Революція в електроніці: Транзистори на основі хвиль зарядової щільності демонструють безпрецедентну чутливість
Науковці зі Сполучених Штатів Америки вперше успішно зафіксували відгук прототипу транзистора, що працює на ефекті хвиль зарядової щільності (ХЗЩ). Інтенсивність отриманого сигналу виявилася на порядок (у 10-100 разів) вищою, ніж передбачалося виходячи з прикладеної напруги до керуючого електрода. Це відкриває захопливі перспективи для створення надзвичайно енергоефективних транзисторів зі значно вищими вихідними струмами, при цьому, ймовірно, не вимагаючи докорінних змін у сучасних виробничих технологіях мікросхем.

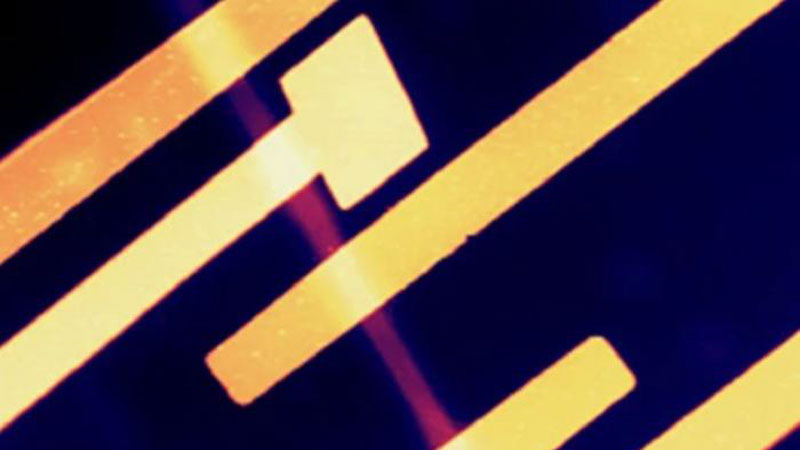

Джерело зображення: UCLA
В окремих матеріалах за певних умов електрони починають рухатися узгоджено, виявляючи свою хвильову природу. Це явище відоме як хвиля зарядової щільності (ХЗЩ). Команда дослідників з Каліфорнійського університету в Лос-Анджелесі (UCLA) під керівництвом професора Олександра Баландіна першою змогла кількісно оцінити відгук електронного пристрою, який використовує цей унікальний ефект.
Принцип роботи та експериментальні результати
У дослідженні був використаний трисульфід танталу (o-TaS3) — квазіодномірний матеріал, у якому електрони та кристалічна решітка формують узгоджений стан, відомий як електронно-решітковий конденсат. Саме цей конденсат слугує середовищем для поширення хвиль зарядової щільності. На відміну від традиційної провідності, де носії заряду розглядаються як окремі частинки, у цьому випадку вони реагують на зовнішній вплив колективно.
Для проведення експерименту вчені розробили наномасштабні прототипи польових транзисторів на базі кристалів TaS3 товщиною лише кілька нанометрів. Електричне поле створювалося затвором, а радіочастотні вимірювання дозволили відстежувати зміни щільності заряду у стані хвилі зарядової щільності. Ключовий результат виявився несподіваним: зміни щільності заряду в конденсаті на один-два порядки перевищували показники, які можна було б очікувати, виходячи лише з геометрії затвора. Іншими словами, матеріал реагував на керуюче поле значно сильніше, ніж звичайні напівпровідники.
Навіть слабкий зовнішній вплив виявився здатним перебудувати весь конденсат, генеруючи відгук, що суттєво перевершує звичайну польову модуляцію в традиційному напівпровідниковому каналі. Автори також вперше змогли розділити внесок окремих електронів та колективного стану хвилі зарядової щільності, визначити його квантову ємність та побудувати зонну діаграму такого транзистора.
Перспективи для майбутньої електроніки
Практична цінність цієї роботи полягає в тому, що архітектура експериментальних пристроїв нагадує структури, які вже використовуються в кремнієвій мікроелектроніці: канал, затвор та керування електричним полем. Наразі мова йде лише про демонстрацію концепції, а не про готовий транзистор. Проте, отримані результати вказують на альтернативний спосіб управління струмом за менших напруг та енергозатрат. Якщо цей підхід вдасться масштабувати, матеріали з хвилями зарядової щільності можуть знайти застосування у нових малопотужних транзисторах, елементах пам’яті та інших компонентах електроніки майбутнього, де підсилення сигналу забезпечується не підвищенням напруги, а колективною поведінкою електронів.
Порада від Soft Portal:
Ці новаторські дослідження відкривають шлях до створення значно більш енергоефективної електроніки. Розробка транзисторів на основі хвиль зарядової щільності може революціонізувати портативні пристрої, IoT-сенсори та високопродуктивні обчислення, дозволяючи досягти вищої продуктивності при меншому споживанні енергії. Слідкуйте за подальшим розвитком цієї технології!
